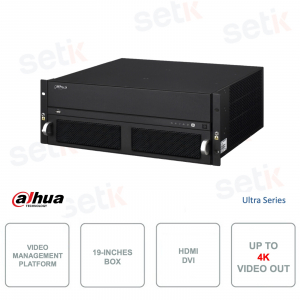

PIATTAFORMA GESTIONALE VIDEO MULTI-SERVICE - HDMI 1.4 - DVI - RJ45 - RS232 - RS485 - USB - DAHUA - M70-4U-E
Dettagli prodotto
- Piattaforma Multi-service di gestione Video - DAHUA - M70-4U-E
- Box da 19 pollici 4U ATCA industry
- 40ch@1080P signal encoding (in configurazione completa)
- 20ch@32MP / 80ch@8MP / 320ch@1080P / 720ch@720P / 1280ch@D1 signal decoding (configurazione completa)
- Sistema operativo: Embedded LINUX
- Bus: PCI-E
- Video Input Card:fino a 10
- Video output card: fino a 10
- HDMI 1.4, con supporto al protocollo HDCP
- Codec H.264
- Decodifica 4K H.265
- Supporta funzionalità Video Wall fino a 60 schermi in split-screen
- 3 USB2.0, 1 USB3.0
- Supporto Protocolli Network: TCP/IP/RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE
- Porte seriali: 4 porte RS232 (4 RJ45), e 1 porta RS485 port
- Slots: 12 (2 Main Control Board Slot, 10 Video and Audio Function Board)
- Dimensione del prodotto: 4U, 482.6 × 437.0 ×177.0mm
- Temperatura di funzionamento: -10°C ~+50°C / 10~90%RH / 86~106kpa
- Alimentazione: 100~240V AC, 50/60Hz
- Consumi: ≤600W
- Peso del prodotto: ≤25Kg
Scheda tecnica
|
Model |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Model |
M70-4U-E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
System Parameter |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Main Processor |
Quad-core embedded microprocessor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating System |
Embedded LINUX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bus |
PCI-E |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Slot |
12(2 Main Control Board Slot, 10 Video and Audio Function Board) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mainframe |
Power module (redundant power optional), main control board, control board, PCI-E bus rear panel, smart temperature controlled fan |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input Card |
Max. 10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output Card |
Max. 10 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VIC0201UH-M70 (HDMI) |
Interface |
2ch HDMI1.4 support HDCP |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Access Capability |
2ch@4K, downward compatibility |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VEC0404HH-M70 (HDMI) |
Interface |
4ch HDMI |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Format |
H.264/MPEG4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Capability |
4CH@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VEC0404HD-M70 (DVI) |
Interface |
4ch DVI-I (HDMI & VGA with convertor) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Format |
H.264/MPEG4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Encoding Capability |
4CH@1080P, support resolution: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VDC0605H-M70(HDMI) |
Decoding Capability |
2CH@32MP(25fps)/8CH@12MP(15fps)/8CH@4K(25fps)/32CH@1080P/72CH@720P/128CH@D1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface |
6ch HDMI (Interfaces 2/3/5/6 support 4K resolution, others support 1080P) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Output Resolution |
4096*2160@24fps, 3840*2160@30fps, 1920*1080@60fps, 1280*1024@60fps, 1280*720@60fps, 1024*768@60fps |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Split |
1/4/6/8/9/16/25/36, free split |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Card Video-Wall Splicing |
Splicing |
Support video-wall splicing (max 60 LCD display units) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video-Wall |
Support Splicing/Zoom/Merge/Roam/Overlay |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
HDMI/DVI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
HDMI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Output |
HDMI (embedded) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Control Mode |
WEB/Local GUI/Video Platform/Network Keyboard/iPad |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Network |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Interface |
6 RJ-45 ports (10/100/1000M), 2 in mainboard and 4 in control board |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Serial Port |
4 RS232 ports (4 RJ45), for console and control 1 RS485 port |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
3 USB2.0, 1 USB3.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environmental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
100~240V AC, 50/60Hz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
≤600W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Environment |
-10°C ~+50°C / 10~90%RH / 86~106kpa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimension |
4U, 482.6 × 437.0 ×177.0mm(19.0 × 17.2 × 7.0 inch), (W*D*H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
≤25Kg (full configured) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
