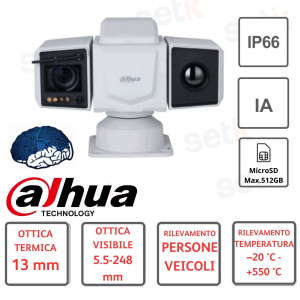

Cámara Térmica Pan & Tilt - Óptica Dual - Detecta la temperatura

Térmico

Tipo de detector

Detector de plano focal no refrigerado de óxido de vanadio

Píxeles efectivos

400(Alto)×300(V)

Tamaño de píxel

17 micras

Rango espectral

8 µm–14 µm

Sensibilidad (NETD)

≤35 mK (@f/1,0)

Longitud focal

7,5 mm; 13 mm; 25 mm; M25 mm; 50mm

Campo de visión

7,5 mm: Alto: 51,2°;V: 38,4°

13 mm: Alto: 30,4°;V: 22,5°

25 mm/M25 mm: Alto: 15,49°;V: 11,65°

50 mm: 7,78°;V: 5,84°

Control de enfoque térmico

7,5 mm: atermalizado

13 mm: atermalizado

25 mm: atermalizado

M25 mm: Automático/Semiautomático/Manual

50 mm: atermalizado

Distancia de enfoque cercana

7,5 mm: 0,9 m (2,95 pies)

13 mm: 2,5 m (8,2 pies)

25 mm: 9,2 m (30,18 pies)

M25 mm: 0,5 m (1,64 pies)

50 mm: 37 m (121,39 pies)

¿Distancia de detección?

7,5 mm: Vehículo: 678 m (2224,41 pies);

Humano: 220 m (721,78 pies)

13 mm: Vehículo : 1.176 m (3.858,27 pies);

Humano: 382 m (1253,28 pies)

25 mm/M25 mm: Vehículo: 2262 m (7421,26 pies);

Humano: 735 m (2411,42 pies)

50 mm: Vehículo: 4.525 m (14.845,80 pies);

Humano: 1.470 m (4.822,83 pies)

¿Distancia de reconocimiento?

7,5 mm: Vehículo: 166 m (544,62 pies);

Humano: 57 m (187 pies)

13 mm: Vehículo: 288 m (944,88 pies);

Humano: 98 m (321,52 pies)

25 mm/M25 mm: Vehículo: 555 m (1.820,87 pies);

Humano: 189 m (620,08 pies)

50 mm: Vehículo: 1.110 m (3.641,73 pies);

Humano: 378 m (1240,16 pies)

¿Distancia de identificación?

7,5 mm: Vehículo: 84 m (275,59 pies);

Humano: 28 m (91,9 pies)

13 mm: Vehículo: 146 m (497,00 pies);

Humano: 49 m (160,76 pies)

25 mm/M25 mm: Vehículo: 280 m (918,64 pies);

Humano: 95 m (311,68 pies)

50 mm: Vehículo: 560 m (1.837,27 pies);

Humano: 189 m (620,08 pies)

Nota:

?Distancia de detección: Detecta objetos, pero no puede reconocer sus características (los objetos deben cubrir más de 3,6 píxeles de la imagen).

?Distancia de reconocimiento: clasifica objetos en categorías generales, como humanos, vehículos (el objeto debe cubrir más de 14 píxeles de la imagen).

?Distancia de identificación: clasifica objetos en categorías específicas según sus características, como camión de ingeniería, automóvil (el objeto debe cubrir más de 28 píxeles de la imagen).

Mejora de detalles digitales (DDE)

Sí

Estabilización de imagen térmica

Estabilización de imagen electrónica (EIS)

Zoom digital

19 niveles

AGC térmico

Manual de auto

Reducción de ruido térmico

Reducción de ruido 2D/Reducción de ruido 3D

Voltear imagen

180°

Paletas de colores

18 (blanco caliente/negro caliente/fusión/arco iris/otoño dorado/mediodía/rojo hierro/ámbar/jade/puesta de sol/fuego de hielo/pintura/granada/esmeralda/primavera/verano/otoño/invierno)

Rango de medición de temperatura

Modo de baja temperatura: –20 °C a +150 °C (–4 °F a +302 °F)

Modo de alta temperatura: 0 °C a +550 °C (+32 °F a +1022 °F)

Modo automático: –20 °C a +550 °C (–4 °F a +1022 °F)

Precisión de medición de temperatura

Máximo (±2 °C, ±2%);

Temperatura de funcionamiento: –20 °C (–4°F) a

+60°C (+302°F)

Modo de medición de temperatura

Plazas: 12

Línea: 12

Área: 12

Admite 12 reglas simultáneamente

Visible

Sensor de imagen

CMOS de 1/1,8"

Resolución máxima

2688(Alto)×1520(V)

Píxeles

4 megapíxeles

Definición horizontal

≥1200 TVL

Iluminación mínima

Color: 0,001 lux@F1.4

Blanco y negro: 0,0001 lux@F1.4

0 lux (IR activado)

CAG visible

Manual de auto

Reducción de ruido visible

Reducción de ruido 2D/Reducción de ruido 3D

Relación S/N

>55dB

Balance de blancos

Auto; manual; interior; exterior; seguimiento; lámpara de sodio; farola; natural

Desempañar

Desempañado óptico

Velocidad de obturación electrónica

1 s–1/30 000 s (automático/manual)

BLC

Sí

WDR

Sí

CHL

Sí

Día/Noche

Coche (ICR); Color; B/N

Control de iris

Auto

Voltear imagen

180°

Compensación de exposición

Sí

Control de enfoque visible

Automático/semiautomático/manual

Longitud focal

5,5 mm–248 mm

Campo de visión

Alto: 67,5°–1,9°

V: 39,4°–1,1°

Distancia de enfoque cercana

0,5 m a 2 m (1,64 pies a 6,56 pies)

Control de encendido/apagado del iluminador

Manual de auto

Distancia de iluminación

100 m (328,08 pies , infrarrojos )

50 m (164,04 pies , luz blanca )

Audio y video

Compresión de video

H.265; H.264M; H.264H; H.264B

Resolución

Térmico:

Transmisión principal: 1280×1024; 1280×960; 1280×720; 400×300; 1280 × 1024 (predeterminado)

Subtransmisión: 640 × 512; 640×480; 400×300; 400 × 300 (predeterminado)

Visible:

Transmisión principal: 2688 × 1520; 2560 × 1440; 1920×1080; 1280×720; 704×576; 352×288; 2688 × 1520 (predeterminado)

Subtransmisión: 1280×720; 704×576; 352×288; 352 × 288 (predeterminado)

Velocidad de fotogramas de vídeo

Térmica (50Hz):

Transmisión principal: 1 fps–25 fps, 25 fps de forma predeterminada

Subtransmisión: 1 fps–25 fps, 15 fps de forma predeterminada

Visible (50 Hz):

Transmisión principal: 1 fps–25 fps, 25 fps de forma predeterminada

Subtransmisión: 1 fps–25 fps, 15 fps de forma predeterminada

Térmica (60Hz):

Transmisión principal: 1 fps–30 fps, 30 fps de forma predeterminada

Subtransmisión: 1 fps–30 fps, 15 fps de forma predeterminada

Visible (60Hz):

Transmisión principal: 1 fps–30 fps, 30 fps de forma predeterminada

Subtransmisión: 1 fps–30 fps, 15 fps de forma predeterminada

Compresión de audio

G.711a; G.711mu; PCM

Formato de codificación de imagen

JPEG

PTZ

Rango de giro/inclinación

Panorámica: 0° a 360° sin fin

Inclinación: –90° a +90°

Velocidad de control manual

Panorámica: 0,1°/s –100°/s

Inclinación: 0,1°/s –80°/s

Velocidad preestablecida

Panorámica: 0,1°/s –100°/s

Inclinación: 0,1°/s –80°/s

Preajustes

300

Excursiones

8 (hasta 32 presintonías por recorrido)

Patrones

5

Escanear

5

Memoria de apagado

Sí

Enmascaramiento de privacidad

4 cuadras

Movimiento inactivo

Preajustes; patrones de automóviles; recorridos en coche; Cacerola; exploración progresiva

Función

Audio bidireccional

Sí

Protocolo de red

HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP;

FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; calidad de servicio;

UPnP; NTP; Multidifusión; SFTP; 802.1x

Región de interés (RoI)

Sí

Almacenamiento

Tarjeta micro SD

Tarjeta Micro SD (Máx.)

512GB

Interoperabilidad

ONVIF; CGI; SDK de Dahua

Navegadores

IE: IE8 y posteriores (incluye navegador 360 y navegador sogou)

Chrome: 42 y anteriores

Firefox: 42 y anteriores

Usuario/Anfitrión

Hasta 12 (ancho de banda total: 64 MB)

Seguridad

Nombre de usuario y contraseña autorizados; dirección MAC adjunta; HTTPS cifrado; IEEE 802.1x; acceso controlado a la red

Gestión de usuarios

Hasta 20 usuarios; admite permisos de usuario de varios niveles (2 niveles): grupo de administración y grupo de usuarios

Detección de mal funcionamiento

Detección de desconexión de red; Detección de conflictos de IP; detección del estado de la tarjeta de memoria; detección de espacio de memoria

PEPITA

Sí (la inteligencia se apaga automáticamente cuando PIP está activado)

Inteligencia

Detección de Calor

Sí

Seguimiento de puntos fríos/calientes

Sí

IVS (Protección Perimetral)

Sí. Admite cable trampa e intrusión.

Distinción objetivo

Clasificación de personas/vehículos

Puerto

Salida analógica

1 × salida CVBS; BNC portátil

Puerto de red

1 × RJ-45 (10/100 Base-T)

Entrada de alarma

2

Salida de alarma

2

Entrada de audio

1

Salida de audio

1

RS-485

1

Fuerza

Fuente de alimentación

Amplio voltaje de entrada 10–36 VCC

El consumo de energía

Básico: 30 W (iluminación apagada, calefacción apagada)

Máx.: 43 W (iluminación encendida, calefacción apagada);

50 W (iluminación encendida, calefacción encendida)

Ambiente

Temperatura de funcionamiento

–40 °C a +70 °C (–40 °F a +158 °F)

Humedad de funcionamiento

≤95%

Temperaturas de almacenamiento

–40 °C a +80 °C (–40 °F a +176 °F)

Características físicas

Proteccion

IP66

Fiabilidad

Protección contra sobretensiones: 6 kV

Descarga de aire: 15 kV

Descarga de contacto: 8 kV

Estructura

Dimensiones del producto

231,3 mm × 389,7 mm × 276,9 mm (9,11" × 15,34" × 10,9") (largo × ancho × alto)

Dimensiones del embalaje

485 mm × 360 mm × 390 mm (19,09" × 14,17" × 15,35") (largo × ancho × alto)

Peso neto

≤9 kg (19,84 libras)

Peso bruto

≤12 kg (26,46 libras)

Distancia de medición de temperatura

Longitud focal

Distancia mínima

Distancia maxima

9mm

1 metro (3,28 pies)

6,5 m (21,33 pies)

13 milímetros

2 m (6,56 pies)

10 m (32,81 pies)

25mm

4 m (13,12 pies)

20 m (65,62 pies)

M25mm

4 m (13,12 pies)

21 m (68,90 pies)

50mm

9 m (29,53 pies)

45 m (147,64 pies)

Nota:

La tabla muestra las distancias medidas obtenidas al utilizar el tamaño del objetivo.

0,1 m × 0,1 m para pruebas en un ambiente donde la temperatura es de 23 °C y la humedad relativa es inferior al 60%.

La tabla es sólo para referencia. Las distancias dentro de él están sujetas a las condiciones reales, incluidas las condiciones atmosféricas, el tamaño del objetivo, el sitio de instalación y más.
