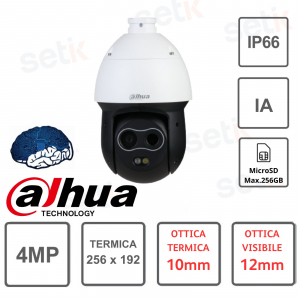

Wärmebild-Speed-Dome-Kamera mit doppeltem Objektiv – sichtbar 12 mm – thermisch 10 m

Thermal

Detektortyp

Ungekühlter Vanadiumoxid-Fokalebenendetektor

Effektive Bildpunkte

256(H)×192(V)

Pixelabstand

12 μm

Spektralbereich

8 μm–14 μm

Empfindlichkeit (NETD)

≤40 mK@f/1,0

Brennweite

3,5 mm; 7mm; 10 mm

Sichtfeld

3,5 mm: H: 50,6°; V: 37,8°

7mm: H: 24°; V: 18°

10 mm: H: 17,3° V: 13,1°

Kontrolle des thermischen Fokus

Fester Fokus

Nahfokusentfernung

3,5 mm: 0,5 m (1,64 Fuß)

7 mm: 1 m (3,28 Fuß)

10 mm: 1 m (3,28 Fuß)

Erkennungsentfernung?

3,5 mm: Fahrzeug: 449 m (1.472,17 ft);

Mensch: 146 m (479,00 ft)

7 mm: Fahrzeug: 897 m (2.944,34 ft);

Mensch: 292 m (958,01 ft)

10 mm: Fahrzeug: 1.282 m (4.206,20 ft);

Mensch: 416 m (1.364,83 Fuß)

Erkennungsentfernung?

3,5 mm: Fahrzeug: 110 m (361,10 ft);

Mensch: 38 m (124,67 ft)

7 mm: Fahrzeug: 220 m (722,20 ft);

Mensch: 75 m (246,06 ft)

10 mm: Fahrzeug: 314 m (1.031,71 ft)

Mensch: 107 m (351,05 ft)

Identifikationsentfernung?

3,5 mm: Fahrzeug: 56 m (182,27 ft);

Mensch: 19 m (62,34 ft)

7 mm: Fahrzeug: 111 m (364,54 ft);

Mensch: 38 m (124,67 ft)

10 mm: Fahrzeug: 159 m (520,77 ft);

Mensch: 53 m (173,88 ft)

Notiz:

?Erkennungsentfernung: Erkennt Objekte, kann jedoch ihre Eigenschaften nicht erkennen (Objekte müssen mehr als 3,6 Pixel des Bildes abdecken).

?Erkennungsentfernung: Klassifiziert Objekte in allgemeine Kategorien, z. B. Mensch, Fahrzeug (das Objekt muss mehr als 14 Pixel des Bildes abdecken).

?Identifizierungsentfernung: Klassifiziert Objekte anhand ihrer Eigenschaften in bestimmte Kategorien, z. B. LKW, PKW (das Objekt muss mehr als 28 Pixel des Bildes abdecken).

Digitale Detailverbesserung (DDE)

Ja

Thermische Bildstabilisierung

Elektronische Bildstabilisierung (EIS)

Digitaler Zoom

16 Level

Thermische AGC

Automatisch/manuell

Reduzierung des thermischen Rauschens

2D-NR/3D-NR

Bild umdrehen

180°

Farbpaletten

18 (weiß heiß/schwarz heiß/Fusion/Regenbogen/goldener Herbst/Mittag/Eisenrot/Bernstein/Jade/Sonnenuntergang/Eisfeuer/Malerei/Granatapfel/Smaragd/Frühling/Sommer/Herbst/Winter)

Temperaturmessbereich

Hochtemperaturmodus: 0 °C bis +550 °C (+32 °F bis +1022 °F)

Niedertemperaturmodus: –20 °C bis +150 °C (–4 °F bis +302 °F)

Automodus: –20 °C bis +550 °C (–4 °F bis +1022 °F)

Genauigkeit der Temperaturmessung

Max. (±2 °C, ±2 %); (Temperatur: –20 °C bis +60 °C)

Temperaturmessmodus

Plätze: 12

Zeile: 12

Fläche: 12

Unterstützt 12 Regeln gleichzeitig

Sichtbar

Bildsensor

1/2,7" CMOS

Maximale Auflösung

2336 (H) × 1752 (V)

Pixel

4 MP

Horizontale Definition

≥1600 TVL

Min. Beleuchtung

Farbe: 0,05 Lux
S/W: 0,005 Lux
0 Lux (IR an)

Sichtbare AGC

Automatisch/manuell

Sichtbare Geräuschreduzierung

2D-NR/3D-NR

S/N-Verhältnis

≥55dB

Weißabgleich

Auto; drinnen; draussen; Verfolgung; Handbuch; natürlich; Straßenlampe

Entnebelung

Elektronische Entnebelung

Elektronische Verschlusszeit

1 s–1/30.000 s (automatisch/manuell)

BLC

Ja

WDR

DWDR

HLC

Ja

Tag Nacht

Auto (ICR); Farbe; S/W

Irissteuerung

Fest

Bild umdrehen

180°

Belichtungsausgleich

Ja

Sichtbare Fokuskontrolle

Fester Fokus

Brennweite

4mm; 8mm; 12mm

Sichtfeld

4 mm: H: 71,2°; V: 52°

8 mm: H: 33,4°; V: 25°

12 mm: H: 22° V: 16,6°

Nahfokusentfernung

4 mm: 1 m (3,28 Fuß)

8 mm: 2,5 m (8,20 Fuß)

12 mm: 2,5 m (8,20 Fuß)

Eröffnungen

4 mm: F1,6

8 mm: F2,0

12 mm: F2,0

Ein-/Aus-Steuerung der Beleuchtung

Automatisch/manuell

Beleuchtungsabstand

4 mm: 35 m (114,83 Fuß)

8 mm: 50 m (164,04 Fuß)

12 mm: 50 m (164,04 Fuß)

Audio und Video

Video-Kompression

H.265; H.264; H.264H

Auflösung

Thermal:

Hauptstrom: 1,3 M (1280 × 960); XVGA (1024×768); VGA (640×480/256×192); 1280 × 960 (Standard)

Substream: VGA (640 × 480/256 × 192); 256 × 192 (Standard)

Sichtbar:

Hauptstream: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720);

D1 (704 × 576); 2336 × 1752 (Standard)

Unterstream: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (Standard)

Video-Bildrate

Thermal:

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Sichtbar:

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Audiokomprimierung

G.711a; G.711mu; PCM

Bildkodierungsformat

JPEG

PTZ

Schwenk-/Neigebereich

Schwenken: 0° bis 360° endlos
Neigung: –15° bis +90°

Manuelle Steuergeschwindigkeit

Schwenken: 0,1°/s –200°/s
Neigung: 0,1°/s –120°/s

Voreingestellte Geschwindigkeit

Schwenk: 240°/s
Neigung: 200°/s

Voreinstellungen

300

Touren

8 (bis zu 32 Presets pro Tour)

Muster

5

Scan

5

Ausschaltspeicher

Ja

Privatsphärenmaskierung

4 Bereiche in der gleichen Ansicht

Leerlaufbewegung

Aktivieren Sie Preset/Scan/Tour/Pattern/Pan

Funktion

Zwei-Wege-Audio

Ja

Ton- und Lichtalarm

Ja

Netzwerkprotokoll

HTTPS; HTTP; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP

Region von Interesse (RoI)

Ja

Lagerung

Micro SD Karte

Micro-SD-Karte (max.)

256 GB

Interoperabilität

ONVIF; CGI; Dahua SDK

Browser

IE: IE 9 und höher (Edge wird nicht unterstützt)
Chrome: 42 und früher
Firefox: 42 und früher

Benutzer/Host

Bis zu 10 (Gesamtbandbreite: 100 MB)

Sicherheit

Autorisierter Benutzername und Passwort; angehängte MAC-Adresse; verschlüsseltes HTTPS; IEEE 802.1x; kontrollierter Netzwerkzugriff

Benutzerverwaltung

Bis zu 10 Benutzer; unterstützt mehrstufige Benutzerberechtigungen (2 Ebenen): Verwaltungsgruppe und Benutzergruppe

Störungserkennung

Erkennung von Netzwerkunterbrechungen; Erkennung von IP-Konflikten; Erkennung des Speicherkartenstatus; Speicherplatzerkennung

Fusionsmodus

Warme Farbe; kalte Farbe; verschmolzen mit Eisenoxidrot

PIP

Ja (Intelligenz schaltet sich automatisch aus, wenn PIP aktiviert ist)

Intelligenz

Brunsterkennung

Ja

Kalt-/Hot-Spot-Trace

Ja

IVS (Perimeterschutz)

Ja. Unterstützt Stolperdraht und Einbruch.

Zielunterscheidung

Klassifizierung von Mensch und Fahrzeug

Rauchererkennung

Ja

Anruferkennung

Ja

Hafen

Analogausgang

1-Kanal-CVBS-Ausgang, BNC-Anschluss

Netzwerkport

1 × RJ-45 (10/100 Base-T)

Alarmeingang

2

Alarmausgang

1

Audioeingang

1

Audioausgang

1

RS-485

1

Leistung

Stromversorgung

12 VDC ± 20 %, PoE+ (802.3at)

Energieverbrauch

Grundlegend: <10,4 W (12 VDC); 10,5 W (PoE)

Max: <19,4 W (12 VDC); 19,6 W (PoE)

ePoE

Ja

Umfeld

Betriebstemperatur

–30 °C bis +60 °C (–22 °F bis +140 °F)

Betriebsfeuchtigkeit

≤95 %

Lagertemperaturen

–40 °C bis +70 °C (–40 °F bis +158 °F)

Physikalische Eigenschaften

Schutz

IP66

Zuverlässigkeit

Überspannungsschutz: 6 kV
Luftentladung von 15 kV
Kontaktentladung von 8 kV

Struktur

Produktabmessungen

295 mm × Φ160 mm (11,61" × Φ6,30")

Verpackungsmaße

267 mm × 267 mm × 437 mm (10,51" × 10,51" × 17,20") (B × L × H)

Nettogewicht

≤3,2 kg (7,05 lb)

Bruttogewicht

≤4,7 kg (10,36 Pfund)

Wärmeerkennungsentfernung

Brennweite

Maximale Entfernung

3,5 mm

45 m (147,64 Fuß)

7 mm

86 m (282,15 Fuß)

10 mm

123 m (403,54 Fuß)

Notiz:
In der Tabelle werden die gemessenen Entfernungen angezeigt, die sich aus der Verwendung der Zielgröße ergeben

0,2 m × 0,2 m für Tests in einer Umgebung mit einer Temperatur von 23 °C und einer relativen Luftfeuchtigkeit unter 60 %.
Die Tabelle dient nur als Referenz. Die darin enthaltenen Entfernungen hängen von den tatsächlichen Bedingungen ab, einschließlich atmosphärischer Bedingungen, Zielgröße, Installationsort und mehr.

Temperaturmessentfernung

Brennweite

Min. Entfernung

Maximale Entfernung

3,5 mm

1 m (3,28 Fuß)

5 m (16,40 Fuß)

7 mm

2 m (6,56 Fuß)

8 m (26,25 Fuß)

10 mm

3 m (9,84 Fuß)

12 m (39,37 Fuß)

Notiz:
In der Tabelle werden die gemessenen Entfernungen angezeigt, die sich aus der Verwendung der Zielgröße ergeben

0,1 m x 0,1 m für Tests in einer Umgebung mit einer Temperatur von 23 °C und einer relativen Luftfeuchtigkeit unter 60 %.
Die Tabelle dient nur als Referenz. Die darin enthaltenen Entfernungen hängen von den tatsächlichen Bedingungen ab, einschließlich atmosphärischer Bedingungen, Zielgröße, Installationsort und mehr.
