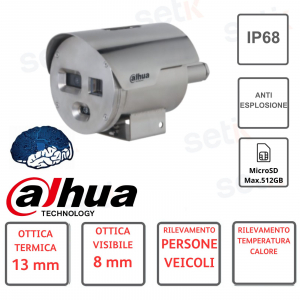

IP-Kamera – thermisch – explosionsgeschützt – Hybrid – Videoanalyse – Dahua

Thermal

Detektortyp

Ungekühlter Vanadiumoxid-Fokalebenendetektor

Effektive Bildpunkte

400 (H) × 300 (V)

Pixelabstand

17 μm

Spektralbereich

8 μm–14 μm

Empfindlichkeit (NETD)

≤40 mK (@f/1,0)

Brennweite

9mm; 13mm; 25 mm

Sichtfeld

9mm: H: 41°; V: 31°

13 mm: H: 30,4 °; V:22,5°

25 mm: H: 15,5 °; V:11,6°

Kontrolle des thermischen Fokus

Fester Fokus

Nahfokusentfernung

9 mm: 1,7 m (5,58 Fuß)

13 mm: 2,9 m (9,51 Fuß)

25 mm: 9 m (29,53 Fuß)

Erkennungsentfernung?

9 mm: Fahrzeug: 588 m (1.929,11 ft);

Mensch: 220 m (721,77 ft)

13 mm: Fahrzeug: 1.019 m (3.342,32 ft);

Mensch: 382 m (1.253,26 Fuß)

25 mm: Fahrzeug: 1.960 m (6.428,80 ft);

Mensch: 735 m (2.411,38 Fuß)

Erkennungsentfernung?

9 mm: Fahrzeug: 147 m (482,27 ft);

Mensch: 56 m (183,72 ft)

13 mm: Fahrzeug:255 m (836,60 ft);

Mensch: 98 m (321,51 ft)

25 mm: Fahrzeug: 490 m (1.607,59 ft);

Mensch: 189 m (620,07 ft)

Identifikationsentfernung?

9 mm: Fahrzeug: 73 m (239,50 ft);

Mensch: 28 m (91,86 ft)

13 mm: Fahrzeug: 127 m (416,66 ft);

Mensch: 49 m (160,76 Fuß)

25 mm: Fahrzeug: 245 m (803,79 ft);

Mensch: 94 m (308,39 ft)

Notiz:

?Erkennungsentfernung: Erkennt Objekte, kann jedoch deren Eigenschaften nicht erkennen

(Objekte müssen mehr als 3,6 Pixel des Bildes abdecken).

?Erkennungsentfernung: Klassifiziert Objekte in allgemeine Kategorien, z. B. Mensch,

Fahrzeug (das Objekt muss mehr als 14 Pixel des Bildes abdecken).

?Identifikationsentfernung: Klassifiziert Objekte basierend auf ihrer Größe in bestimmte Kategorien

Merkmale wie technischer LKW, PKW (das Objekt muss mehr als 28 abdecken).

Pixel des Bildes).

Digitale Detailverbesserung (DDE)

Ja

Digitaler Zoom

19 Level

Thermische AGC

Automatisch/manuell

Reduzierung des thermischen Rauschens

2D-NR/3D-NR

Bild umdrehen

180°; Spiegel; Rotationsmodus

Farbpaletten

18 (weiß heiß/schwarz heiß/Fusion/Regenbogen/goldener Herbst/Mittag/Eisenrot/Bernstein/Jade/Sonnenuntergang/Eisfeuer/Malerei/Granatapfel/Smaragd/Frühling/Sommer/Herbst/Winter)

Temperaturmessbereich

Niedertemperaturmodus:

–20 °C (–4 °F) bis +150 °C (+302 °F)

Hochtemperaturmodus:

+100 °C (+212 °F) bis +550 °C (+1022 °F)

Automatikmodus

Genauigkeit der Temperaturmessung

Max. (±2 °C, ±2 %)

Betriebstemperatur: –20 °C (–4 °F) bis +50 °C (+122 °F)

Temperaturmessmodus

Plätze: 12

Zeile: 12

Fläche: 12

Unterstützt 12 Regeln gleichzeitig

Sichtbar

Bildsensor

1/2,7" CMOS

Maximale Auflösung

2688 (H) × 1520 (V)

Pixel

4 MP

Horizontale Definition

≥1100 TVL

Min. Beleuchtung

Farbe: 0,01 Lux
Schwarzweiß: 0,001 Lux
0 Lux (weißes Licht an)

Sichtbare AGC

Automatisch/manuell

Sichtbare Geräuschreduzierung

2D-NR/3D-NR

S/N-Verhältnis

>55 dB

Weißabgleich

Auto; Handbuch; drinnen; draussen; Verfolgung; Natriumlampe;
Straßenlampe; natürlich

Entnebelung

Elektronische Entnebelung

Elektronische Verschlusszeit

1 s–1/30.000 s (automatisch/manuell)

BLC

Ja

WDR

Ja

HLC

Ja

Tag Nacht

Auto (ICR); Farbe; S/W

Irissteuerung

Fest

Bild umdrehen

180°; Spiegel; Rotationsmodus

Belichtungsausgleich

Ja

Sichtbare Fokuskontrolle

Fester Fokus

Brennweite

4mm; 6mm; 8 mm

Sichtfeld

4 mm: H: 90,1°; V: 48,2

6mm: H: 56°; V: 30°

8 mm: H: 41,3°; V: 23,1°

Nahfokusentfernung

4 mm: 1,5 m (4,92 Fuß)

6 mm: 3 m (9,84 Fuß)

8 mm: 4,4 m (14,44 Fuß)

Eröffnungen

F2.0

Ein-/Aus-Steuerung der Beleuchtung

Auto; Handbuch

Beleuchtungsabstand

30 m (98,43 Fuß)

Audio und Video

Video-Kompression

H.265; H.264M; H.264H; H.264B

Auflösung

Thermal:

Hauptstream: 1280×1024; 1280×960; 1280×720; 400×300; 1280 × 960 (Standard); Unterstream: 640 × 512; 640×480; 400×300; 400 × 300 (Standard)

Sichtbar:

Hauptstream: 2688 × 1520; 1920×1080; 1280×720; 704×576; 2688 × 1520 (Standard); Unterstreams: 704 × 576; 352×288; 704 × 576 (Standard)

Video-Bildrate

Thermisch (50 Hz):

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Sichtbar (50 Hz):

Hauptstream: 1 fps–25 fps, standardmäßig 25 fps

Substream: 1 fps–25 fps, standardmäßig 15 fps

Thermisch (60 Hz):

Hauptstream: 1 fps–30 fps, standardmäßig 30 fps

Substream: 1 fps–30 fps, standardmäßig 15 fps

Sichtbar (60Hz):

Hauptstream: 1 fps–30 fps, standardmäßig 30 fps

Substream: 1 fps–30 fps, standardmäßig 15 fps

Audiokomprimierung

PCM; G.711a; G.711mu; AAC

Bildkodierungsformat

JPEG

Funktion

Zwei-Wege-Audio

Ja

Ton- und Lichtalarm

Lokale Audio- und Weißlicht-Alarmansagen

Netzwerkprotokoll

IPv4/IPv6; HTTP; HTTPS; 802.1x; QoS; FTP; SMTP; UPnP; SNMP; DNS; DDNS; NTP; RTSP; RTP; TCP; UDP; IGMP; ICMP; DHCP; PPPoE

Lagerung

FTP; Micro-SD-Karte (optional)

Micro-SD-Karte (max.)

512 GB

Interoperabilität

ONVIF; CGI

Browser

IE; Feuerfuchs; Chrom

Benutzer/Host

Bis zu 12 (Gesamtbandbreite: 64 MB)

Sicherheit

Autorisierter Benutzername und Passwort; angeschlossener MAC

Adresse; verschlüsseltes HTTPS; IEEE 802.1x; kontrolliert

Netzwerkzugang

Benutzerverwaltung

Bis zu 20 Benutzer; unterstützt mehrstufige Benutzerberechtigungen (2 Ebenen): Verwaltungsgruppe und Benutzergruppe

Störungserkennung

Erkennung von Netzwerkunterbrechungen; Erkennung von IP-Konflikten;

Erkennung des Speicherkartenstatus; Speicherplatzerkennung

Fusionsmodus

Ja. Standardmäßig deaktiviert.

PIP

Ja

Intelligenz

Kalt-/Hot-Spot-Trace

Ja

Perimeterschutz

Ja. Unterstützt Stolperdraht und Einbruch.

Zielunterscheidung

Klassifizierung von Mensch und Fahrzeug

Hafen

Netzwerkport

1 × RJ-45 (10/100 Base-T)

Alarmeingang

2

Alarmausgang

2

Audioeingang

1

Audioausgang

1

RS-485

1

Leistung

Stromversorgung

12 VDC ± 20 %, PoE (802.3af)

Energieverbrauch

Grundlegend: 5W

Maximal: 10 W

ePoE

Ja

Umfeld

Betriebstemperatur

–40 °C bis +60 °C (–40 °F bis +140 °F)

Betriebsfeuchtigkeit

≤95 %

Lagertemperaturen

–40 °C bis +60 °C (–40 °F bis +140 °F)

Physikalische Eigenschaften

Schutz

IP68

Zuverlässigkeit

Überspannungsschutz: 6 kV

Luftentladung von 15 kV

Kontaktentladung von 8 kV

Struktur

Produktabmessungen

248 mm × 149 mm × 155,7 mm (9,76" × 5,87" × 6,13") (L × B × H)

Verpackungsmaße

Paket: 330 mm × 256 mm × 256 mm (12,99" × 10,08" × 10,08") (L × B × H)

Schutzkasten: 535 mm × 535 mm × 360 mm (21,06" × 21,06" × 14,17") (L × B × H)

Nettogewicht

≤5,8 kg (12,79 lb)

Bruttogewicht

≤6,8 kg (14,99 lb)

Zertifizierung

Zertifizierungen

CE/FCC

Explosionsgeschützt

Zertifizierung

ATEX, IECEx :

II 2G Ex db IIC T6 Gb/II 2D Ex tb IIIC T80 °C Db

Wärmeerkennungsentfernung

Brennweite

Maximale Entfernung

9mm

540 m (1.771,65 Fuß)

13 mm

780 m (2.559,06 Fuß)

25 mm

1.500 m (4.921,26 Fuß)

Notiz:

In der Tabelle werden die gemessenen Entfernungen angezeigt, die sich aus der Verwendung der Zielgröße ergeben

2 m × 2 m zum Testen in einer Umgebung mit einer Temperatur von 23 °C und einer relativen Luftfeuchtigkeit unter 60 %.

Die Tabelle dient nur als Referenz. Die darin enthaltenen Entfernungen hängen von den tatsächlichen Bedingungen ab, einschließlich atmosphärischer Bedingungen, Zielgröße, Installationsort und mehr.

Temperaturmessentfernung

Brennweite

Mindestabstand

Maximale Entfernung

9mm

1 m (3,28 Fuß)

5 m (16,4 Fuß)

13 mm

2 m (6,56 Fuß)

10 m (32,81 Fuß)

25 mm

4 m (13,21 Fuß)

20 m (65,62 Fuß)

Notiz:

In der Tabelle werden die gemessenen Entfernungen angezeigt, die sich aus der Verwendung der Zielgröße ergeben

0,1 m × 0,1 m für Tests in einer Umgebung mit einer Temperatur von 23 °C und einer relativen Luftfeuchtigkeit unter 60 %.

Die Tabelle dient nur als Referenz. Die darin enthaltenen Entfernungen hängen von den tatsächlichen Bedingungen ab, einschließlich atmosphärischer Bedingungen, Zielgröße, Installationsort und mehr.
